鋼筋保護層厚度檢驗,主要依據為《混凝土結構工程施工質量驗收規范》(GB50204-2015)和《混凝土中鋼筋檢測技術規程》(JGJ/T152-2008)。

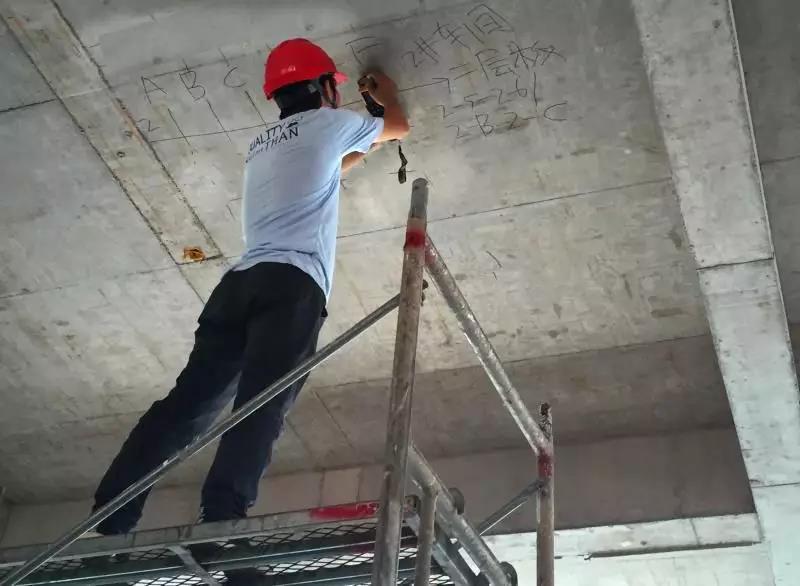

在做現場檢驗前，首先需要注意的安全問題：

1現場檢測要求不能穿短褲及拖鞋；

2正確佩戴安全帽,可以有效保護人身安全；

3選用安全牢固完好的鋁合金梯子，不能選用不安全不牢固有缺陷的木梯和其他梯子，要確保梯子有人扶穩的情況下才開始操作，如果是采用腳手架也是要確保安全牢固，盡可能系帶安全帶等保險措施；

4需要注意其他因素可能引發的安全問題。

結構實體鋼筋保護層厚度抽檢數量依據《混凝土結構工程施工質量驗收規范》(GB50204-2015)附錄E進行，構件的選取應均勻分布，并應符合下列規定：

1對非懸挑梁板類構件，應各抽取構件數量的2％且不少于5個構件進行檢驗；

2對懸挑梁，應抽取構件數量的5％且不少于10個構件進行檢驗；當懸挑梁數量少于10個時，應全數檢驗；

3對懸挑板，應抽取構件數量的10％且不少于20個構件進行檢驗；當懸挑板數量少于20個時，應全數檢驗。

結構實體鋼筋保護層厚度檢驗方法

1對選定的梁類構件，應對全部縱向受力鋼筋的保護層厚度進行檢驗：

①定位好箍筋；

②選取好部位，為了保證數據更加可靠可信度在梁中部位及距離梁中前后各1m左右處進行鋼筋保護層厚度檢驗，在間距較大的箍筋中間，確定一條掃描線；

③選擇一個方向進行掃描測量，并標記鋼筋位置，一體式掃描儀兩邊的箭頭要處于兩根箍筋位置內并對準掃描線；

④在相反方向進行第二次掃描，并標記鋼筋位置，如果兩次掃描結果相差±1mm內，測量結束。

2.對選定的板類構件:

①掃描方向是板類短跨方向或是掃描兩個方向中顯示厚度最小的方向進行掃描；

②選取板中及板中前后各1m左右處掃描；

③應抽取不少于6根縱向受力鋼筋的保護層厚度進行檢驗，

每個點掃描兩次，誤差在±1mm內，測量結束。

3.鋼筋保護層厚度檢驗允許偏差范圍：梁＋10mm，-7mm；板＋8mm.-5mm。梁類、板類構件縱向受力鋼筋的保護層厚度應分別進行驗收，并應符合下列規定：

①當全部鋼筋保護層厚度檢驗的合格率為90％及以上時，可判為合格；

②當全部鋼筋保護層厚度檢驗的合格率小于90％但不小于80％時，可再抽取相同數量的構件進行檢驗；當按兩次抽樣總和計算的合格率為90％及以上時，仍可判為合格；

③每次抽樣檢驗結果中不合格點的最大偏差均不應大于規范規定允許偏差的1．5倍。

鋼筋保護層厚度檢驗注意事項：

掃描方法需要符合要求；鋼筋掃描點需要畫出來，標記好掃描方向；測出每根鋼筋與鋼筋的距離，還有測出各處的距離；在記錄表上做好相應的記錄。

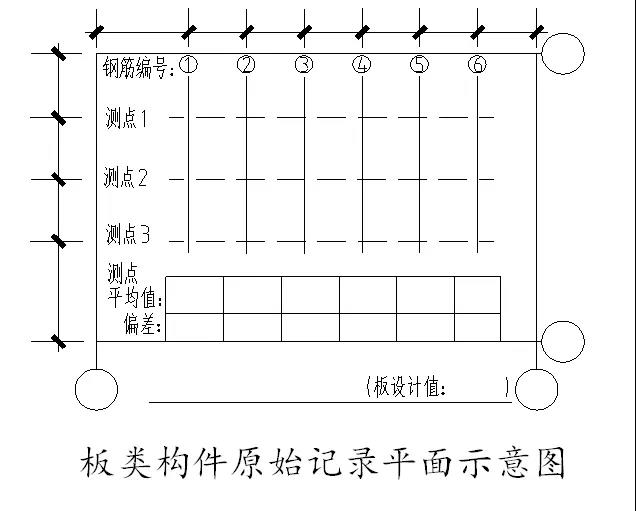

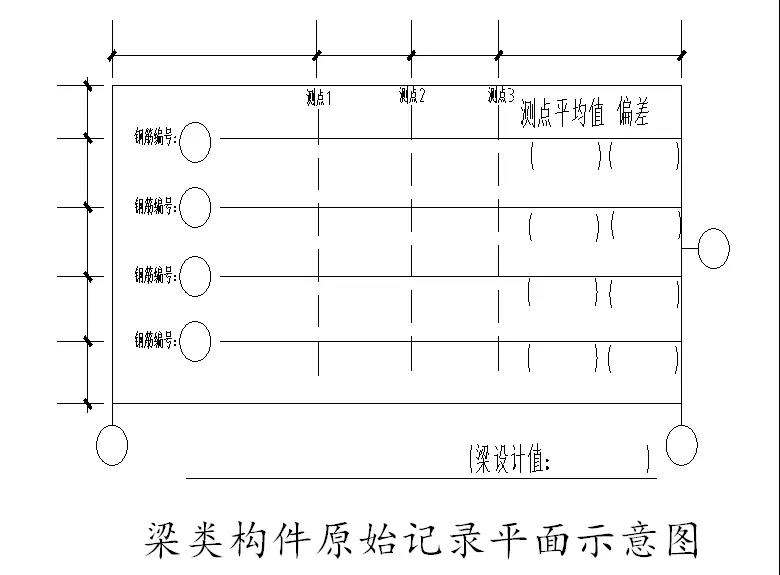

即使以后在現場找不到畫線的位置也可通過原始追溯到這個點的具體位置，都可以通過再次現場掃描與原始數據對比，證明我們出具的報告是可靠可信的，距離可用鋼卷尺或測距儀測量。原始記錄平面示意圖如下圖：
