<strong id="b3osj"></strong>
    <strong id="b3osj"><dl id="b3osj"></dl></strong>

    1. 您好,歡迎來(lái)到鄭州市建設(shè)工程質(zhì)量檢測(cè)有限公司!設(shè)為首頁(yè)|加入收藏|聯(lián)系我們|企業(yè)郵箱
      首頁(yè)新聞動(dòng)態(tài) 學(xué)術(shù)專(zhuān)題  行業(yè)新聞公司新聞學(xué)術(shù)專(zhuān)題公司文化
      注意防治!地下室砼施工錯(cuò)誤做法和嚴(yán)重后果!
      來(lái)源:建材部(轉(zhuǎn)載自工程質(zhì)量監(jiān)督與檢測(cè)) 時(shí)間:2019-11-05 瀏覽量:4084

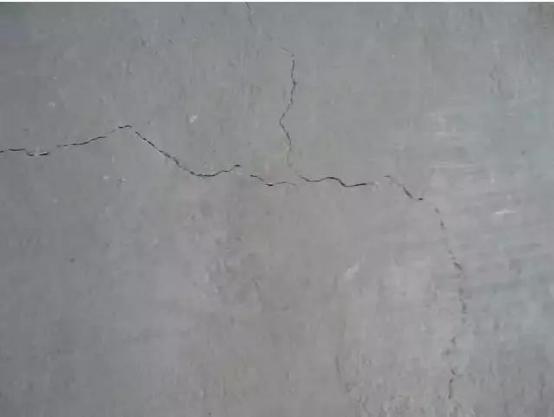

      1、地下室砼強(qiáng)度偏高,容易使結(jié)構(gòu)產(chǎn)生嚴(yán)重的收縮裂縫。

      在設(shè)計(jì)方面,高層建筑設(shè)計(jì)時(shí),一般柱砼強(qiáng)度設(shè)計(jì)較大,考慮到施工等因素,往往地下室板墻砼強(qiáng)度等同于柱砼強(qiáng)度。一般板墻砼強(qiáng)度不宜大于C40.在施工方面,原設(shè)計(jì)砼強(qiáng)度較高,而施工時(shí)砼配合比不易控制,其實(shí)際澆筑的砼強(qiáng)度往往比設(shè)計(jì)強(qiáng)度要高得多。這樣就很容易導(dǎo)致砼因強(qiáng)度偏高而產(chǎn)生收縮裂縫



      2、后澆帶澆筑時(shí)間控制不足,從而引起結(jié)構(gòu)性沉降裂縫。

      一般后澆帶分為兩種:一種是因結(jié)構(gòu)超長(zhǎng)而設(shè)置的伸縮性后澆帶,另一種是防止沉降不均而設(shè)置的沉降性后澆帶。在實(shí)際工程中,有些設(shè)計(jì)人員未予明確,而施工人員不注意,將沉降后澆帶與伸縮后澆帶混淆,而一起澆筑起來(lái)。這樣,很有可能產(chǎn)生結(jié)構(gòu)性沉降裂縫。一般伸縮后澆帶澆注時(shí)間為兩個(gè)月左右,沉降后澆帶澆筑時(shí)間為主體結(jié)構(gòu)封頂后,根據(jù)沉降觀測(cè)資料確定。



      3、后澆帶未采取加強(qiáng)和保護(hù)措施,存在較大質(zhì)量和安全隱患。

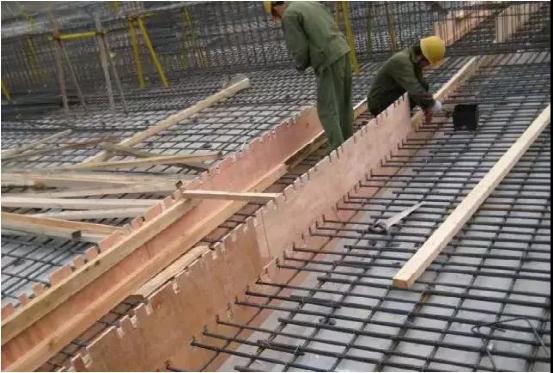

      1)后澆帶部位的梁板鋼筋未加強(qiáng)和保護(hù)。后澆帶為后期二次澆筑,澆筑成型后該部位容易產(chǎn)生應(yīng)力集中,如果對(duì)構(gòu)件鋼筋不采取加強(qiáng)措施,會(huì)使該部位砼內(nèi)部產(chǎn)生較大的拉應(yīng)力,造成砼后期裂縫。另外,一些施工企業(yè)不注意保護(hù),使得后澆帶內(nèi)鋼筋長(zhǎng)期暴露在濕氣中或浸泡在水中,造成鋼筋銹蝕而影響其粘結(jié)度和有效截面

      2)過(guò)早拆除后澆帶部位的底部模板支撐。有些施工單位把后澆帶部位的構(gòu)件當(dāng)作懸臂梁那樣,其強(qiáng)度達(dá)到100%后就將其底部模板支撐拆除了,甚至還在其上部搭設(shè)模板支撐或堆放材料,這種做法是非常危險(xiǎn)的,容易造成構(gòu)件上部出現(xiàn)裂縫乃至坍塌。后澆帶梁板并非懸挑構(gòu)件,其底部模板支撐必須待后澆帶砼澆筑完成并達(dá)到規(guī)定強(qiáng)度后方可拆除。為方便起見(jiàn),建議將后澆帶部位的模板支撐搭設(shè)為與周邊脫開(kāi)的獨(dú)立支撐體系。

      4、地下室砼側(cè)壁與頂板相交處未設(shè)置暗梁或框架梁,使砼變形不協(xié)調(diào)而引起內(nèi)角裂縫。

      地下室外墻受到側(cè)面土、底板和頂板變形約束作用,而外墻較底板和頂板剛度差異較大,使砼產(chǎn)生變形。如果外墻與頂板相交處未設(shè)置暗梁或框架梁,該部位頂板厚度范圍內(nèi)則沒(méi)有抗扭筋來(lái)抵抗和約束其變形,使得該處內(nèi)角砼產(chǎn)生較大的拉應(yīng)力,直至出現(xiàn)收縮裂縫。

      5、側(cè)壁鋼筋保護(hù)層或鋼筋間距偏大,易造成砼裂縫。

      外墻鋼筋的配筋量往往由裂縫寬度控制(外墻裂縫寬度控制在0.2mm之內(nèi)),如果外墻設(shè)計(jì)時(shí),漏掉抗裂性驗(yàn)算,配筋率不夠,易造成砼裂縫。鋼筋的彈性模量比砼的彈性模量大7~15倍,在相同的配筋率下,應(yīng)選擇細(xì)筋密布的辦法。還有施工時(shí),對(duì)鋼筋保護(hù)層或鋼筋間距控制不好,亦易造成側(cè)壁裂縫。另外,砼應(yīng)考慮增加抗變形鋼筋,對(duì)于側(cè)壁,應(yīng)增加雙向溫度筋。

      6、頂板、側(cè)壁開(kāi)洞過(guò)大或私自預(yù)留安裝洞而未采取加強(qiáng)措施,造成應(yīng)力集中裂縫。

      有些施工單位為了安裝方便,在頂板和側(cè)壁上任意開(kāi)洞,且未采取任何加強(qiáng)措施,使得該部位產(chǎn)生裂縫。對(duì)于開(kāi)口洞應(yīng)采取鋼筋加強(qiáng)或增設(shè)暗梁等措施,來(lái)抵抗該部位引起的集中應(yīng)力。

      7、地下室頂板施工荷載或堆載過(guò)大,造成撓曲變形甚至裂縫。

      為了能夠縮短工期,一些施工企業(yè)在地下室頂板上過(guò)早或過(guò)多的堆放建筑材料,甚至行使重型機(jī)械設(shè)備(如砼攪拌車(chē)等),施工荷載遠(yuǎn)遠(yuǎn)大于頂板設(shè)計(jì)荷載,造成頂板撓曲變形甚至裂縫。

      8、砼施工的操作程序不當(dāng),出現(xiàn)孔洞滲漏水現(xiàn)象。

      在地下室砼澆筑時(shí),經(jīng)常因操作程序不當(dāng),比如施工縫處基層處理不好,較高板墻砼澆筑振搗不充分不密實(shí)等,而出現(xiàn)孔洞空隙滲漏水現(xiàn)象。



      9、不注意砼溫度的控制,造成砼膨脹或干縮裂縫。

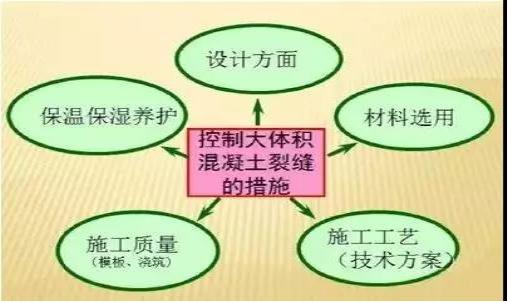

      對(duì)大體積砼切不可忽略溫度的影響,應(yīng)合理分段分層進(jìn)行澆筑,使砼溫度均勻上升,澆前應(yīng)在室外氣溫較低時(shí)進(jìn)行,砼澆筑溫度不宜超過(guò)28℃。砼澆筑以后,砼因水泥水化熱升溫而達(dá)到的最高溫度主要是砼入模溫度與水化熱引起的,溫度升幅不宜超過(guò)25℃。澆筑后的養(yǎng)護(hù)是防止地下室砼產(chǎn)生裂縫的一重要環(huán)節(jié),目的是控制溫差,防止產(chǎn)生表面裂縫,可充分發(fā)揮砼早期強(qiáng)度,防止產(chǎn)生貫穿裂縫。潮濕的環(huán)境可防止砼表面因脫水而產(chǎn)生的干縮裂縫,澆水養(yǎng)護(hù)不少于14d. 總之,地下室砼工程質(zhì)量的控制是一個(gè)綜合性的課題,要通過(guò)設(shè)計(jì)、施工、材料優(yōu)選等環(huán)節(jié)進(jìn)行全面控制,才能減少裂縫等問(wèn)題的產(chǎn)生


      一级无码片高清在线观看,欧美一级久久精品,97久久精品色老,国产欧美日韩人成在线
      <strong id="b3osj"></strong>
      <strong id="b3osj"><dl id="b3osj"></dl></strong>
